高密封性
-
高集成度
-
超轻量化
-
长寿命设计
-
高可靠性

技术亮点

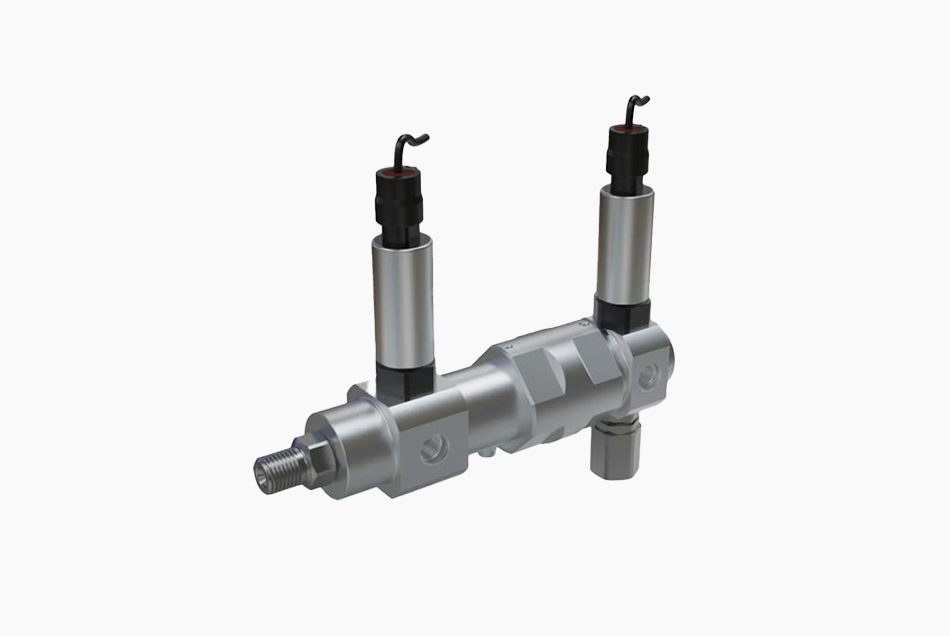

集成高压分流器设计
提供三路并联布局用高压接口,以及一路高压传感器接口,集成设计,减少氢系统高压连接点数量和管路接头数量;
低成本(工艺性)设计

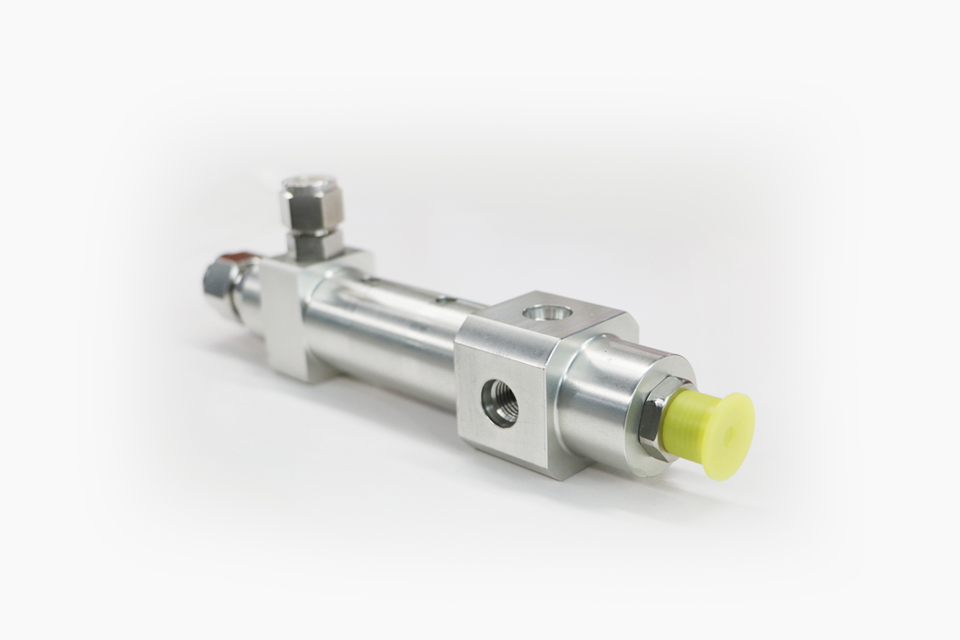

内联式轴向结构,减少零部件数量,降低制造成本,自主设计高压密封接口,阀体强度冗余设计,确保产品循环充装寿命大于等于15000次,减压活门工作寿命≥50000次。
阀体采用高强度铝合金材料,耐氢脆,重量轻,集成高压分流器、两级减压模块、单向阀、两级过滤器、安全阀模块等,为两级减压结构,保证输出压力的精度和稳定性;
产品参数
项目 | 参数 | 项目 | 参数 |
应用介质 | 氢气 | 锁闭压力 | <1.5MPa(1) |
阀体材料 | Al6061-T6 | 工作环境温度 | -40℃~85℃ |
额定工作压力 | 70Mpa | 输出质量流量 | 0~3g/s(H2) |
最大允许工作压力 | 87.5MPa | 泄露率 | <10Ncc/h(H2) |
测试压力 | 105MPa | 工作温度 | -40~+85℃ |
爆破压力 | >157.5MPa | 过滤精度 | 10μm |
最小工作压力 | 2MPa | 安全阀开启压力 | 1.8±0.1MPa(1) |
输出压力 | 1.2±0.2MPa(1) | 加注循环寿命 | ≥15,000次 |
备注:(1)可根据需求定制 |
